بوابات أوتوماتيكية وحواجز ومواقف في السعودية تُبقي الحركة سلسة

كيف يعمل المدخل من أوله إلى آخره

كل مدخل خاضع للتحكم هو سلسلة قصيرة من الأحداث، ويجب أن يضمن التصميم موثوقية كل حلقة فيها. يقترب شخص أو مركبة فيُكتشف وجوده. ثم تطلب بطاقة التعريف أو قراءة اللوحة أو التذكرة أو زر الاستدعاء الإذن بالمرور. ويصدر القرار من وحدة التحكم بالدخول أو محرك ANPR أو خادم المواقف. بعدها تتحرك البوابة أو الممر أو الحاجز. وتؤكد الحساسات اكتمال المرور وأن أحداً لم يُصَب ولم يتبع غيره دون تصريح، ثم يُسجَّل الحدث مع صورة من الكاميرا متى توفرت.

تقع نقاط الضعف عادةً عند أطراف هذه السلسلة: قارئ مركّب في مكان لا يصل إليه السائق من مقعده، أو حلقة كشف لا ترصد الدراجات النارية، أو وحدة تحكم على دائرة تنقطع مع الإنارة، أو حاجز يبقى مغلقاً عند انقطاع الكهرباء. لذلك نرسم تسلسل العمل لكل مدخل، ونحدد من أو ما الذي يتخذ كل قرار، ونكتب ما سيفعله الجهاز عند تعطل أي حلقة. وهذه الوثيقة هي المرجع الذي يُختبر التركيب على أساسه.

مداخل المشاة

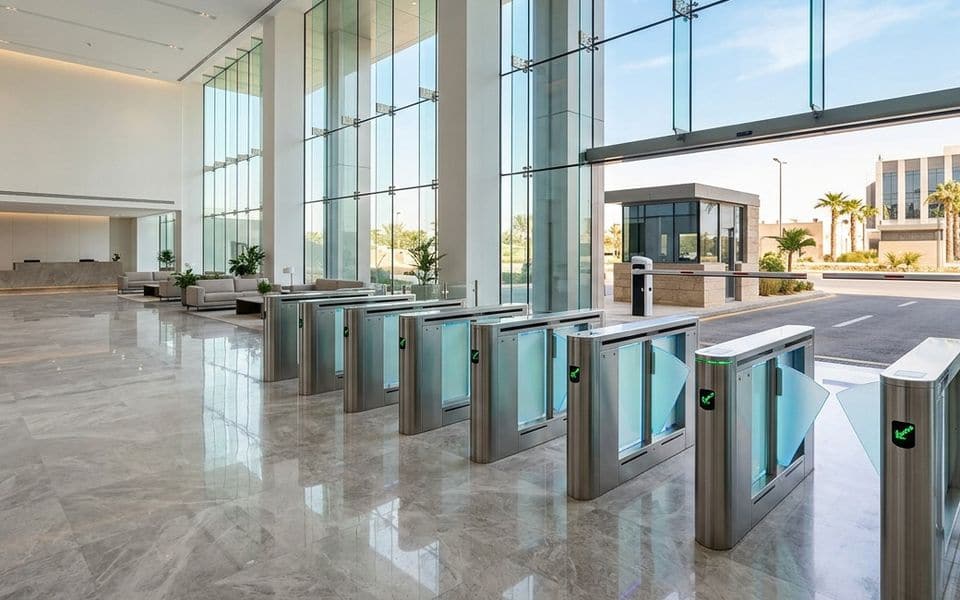

تُحسب بوابات الدخول السريعة والبوابات الدوّارة على أساس أعداد الوصول في فترة الذروة، لا الإجمالي اليومي. فالبهو الذي يستقبل معظم موظفيه خلال 20 دقيقة يحتاج إلى عدد ممرات كافٍ لإبقاء الطابور قصيراً، إضافة إلى ممر عريض للكراسي المتحركة والتوصيلات والأمتعة. وتُربط الممرات بنظام التحكم بالدخول بحيث تفتح وسيلة التعريف الصالحة الممر ويُكتشف الدخول خلف شخص آخر (Tailgating).

تترتب على الأبواب الأوتوماتيكية التزامات سلامة: حساسات وجود توقف الباب وتعكس حركته، وحدود للقوة، وإمكانية الفتح بالدفع (Break-out) أو الفتح الطارئ على مسارات الهروب. ويشمل التشغيل فحص حساسات السلامة وتوثيق الإعدادات كتابياً.

حواجز المركبات والبوابات والحواجز العمودية

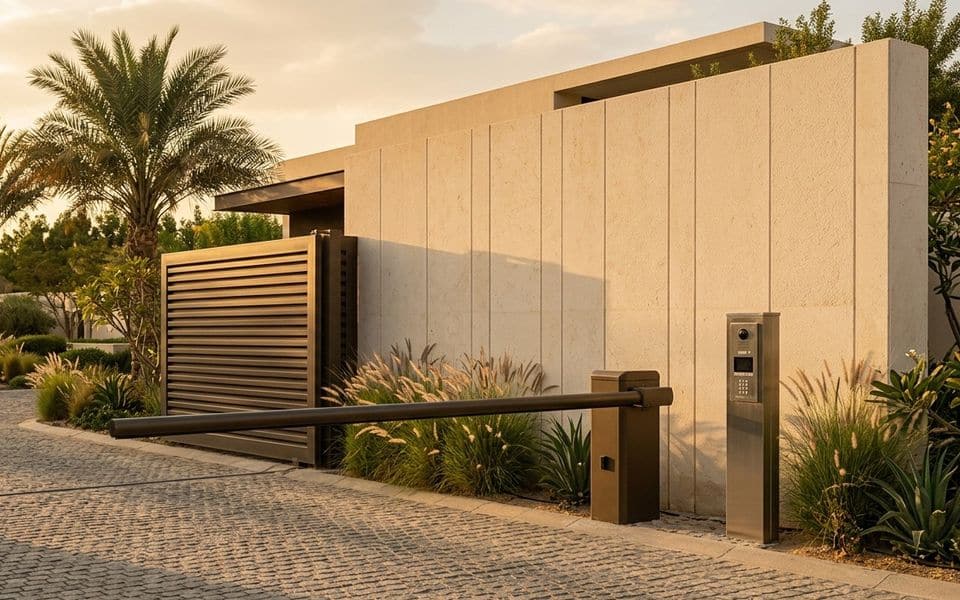

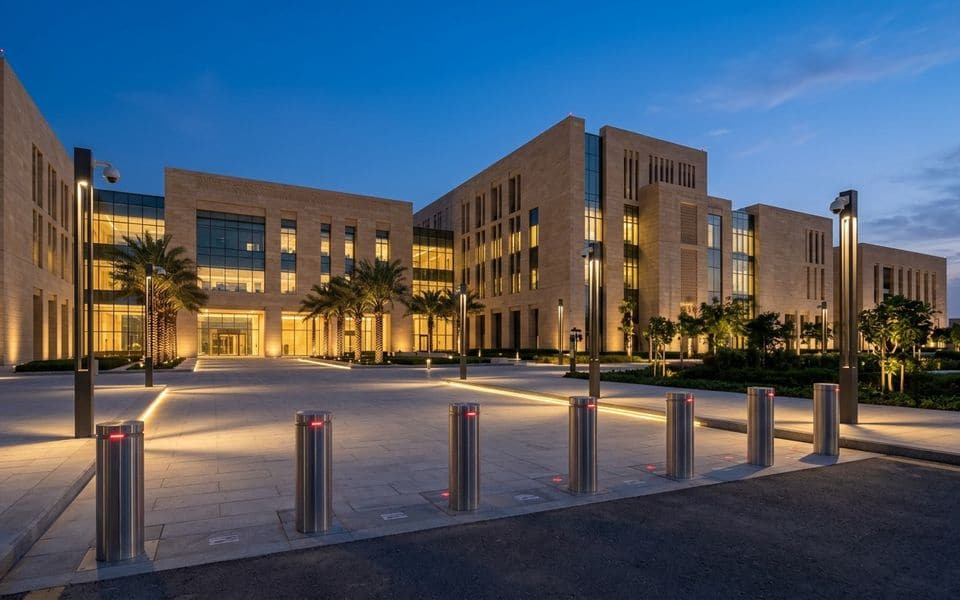

الحواجز ذات الذراع تنظّم الحركة، أما البوابات المنزلقة والحواجز العمودية الهيدروليكية فتوقف المركبات. وحيث يوجد خطر من مركبات معادية، نحدّد في المواصفات منتجات مقاومة للاصطدام مختبرة وفق معايير معترف بها (مثل ASTM F2656 أو IWA 14-1)، بتصنيف يتناسب مع كتلة المركبة وسرعة الاقتراب التي يمكن أن يتيحها الموقع فعلاً. وكثيراً ما تكون هندسة مسار الاقتراب أهم من المنتج نفسه: فالمسار الطويل المستقيم يسمح للمركبة باكتساب السرعة.

كل حاجز يعمل بالطاقة يُزوَّد بحلقات أو حساسات سلامة حتى لا يُغلق على مركبة أو شخص، وبإجراء للفتح اليدوي عند انقطاع الكهرباء.

المواقف وANPR

يقرأ نظام التعرّف الآلي على لوحات المركبات (ANPR) اللوحات عند الدخول والخروج لحاملي التصاريح والزوار والمواقف المدفوعة. وتعتمد دقة القراءة على زاوية الكاميرا، وإضاءة اللوحة ليلاً، وصيغ اللوحات التي دُرّب عليها البرنامج. تحمل اللوحات السعودية حروفاً عربية ولاتينية، لذلك نتأكد من أن المحرّك يقرأ كليهما ونختبره على مركبات حقيقية في الموقع قبل بدء التشغيل.

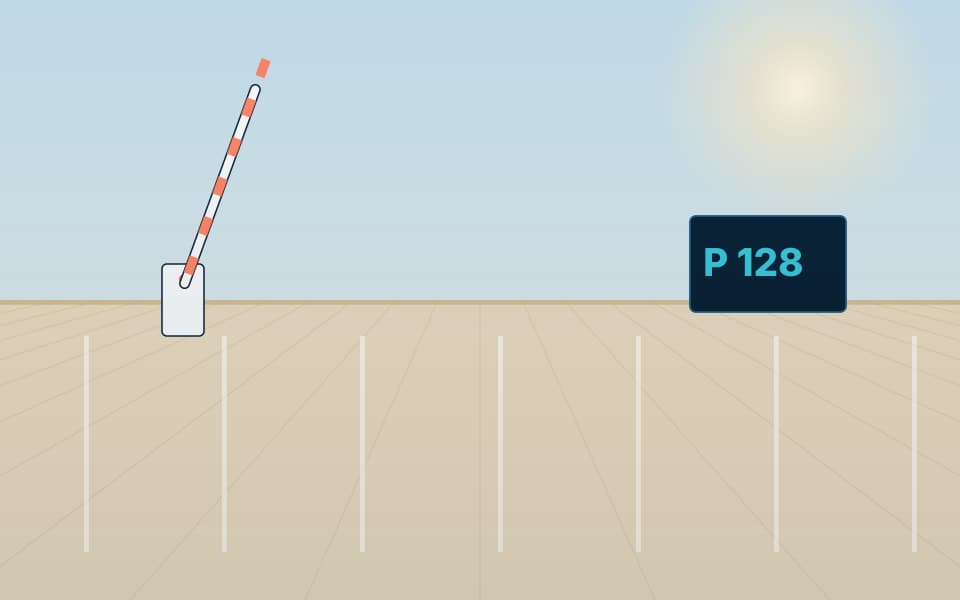

وفي المواقف المدفوعة نصمّم المسار كاملاً: الدخول، والإرشاد إلى المواقف الشاغرة عند الحاجة، ونقاط الدفع أو الدفع بدون تذاكر، والخروج، وتقارير المكتب الخلفي التي يحتاجها المشغّل.

اختيار نوع ممر المشاة

يحدد نوع الممر سرعة العبور ومستوى الأمان والتكلفة، ويعتمد الاختيار الصحيح على الردهة والمستخدمين ووجود موظف يشرف على المدخل.

تجمع معظم المباني بين خيارين: بوابات سريعة للمستخدمين اليوميين، وممر عريض واحد يشرف عليه موظف للزوار والعربات والكراسي المتحركة.

خيارات مداخل المركبات

السؤال في مداخل المركبات: هل المطلوب تنظيم الحركة، أم مقاومة القوة، أم الأمرين معاً؟

أجهزة تنظيم الحركة ليست حواجز ضد الاصطدام. وإذا لزم تصنيف معين فإنه يُحدَّد للجهاز وأساسه ومسار الاقتراب معاً.

أرقام تخطيطية للسعة والطوابير

هذه أرقام تخطيطية للمراحل الأولى من التصميم. أما المعدلات الفعلية فتتوقف على نوع البطاقة ومدى اعتياد المستخدمين على الممر وطريقة إدارة الموقع، ولذلك نتحقق منها بملاحظة وقت الذروة في موقعك.

• ممر البوابة السريعة: نحو 20–30 شخصاً في الدقيقة مع بطاقة لاتلامسية، وينخفض الرقم عندما يبحث المستخدم عن بطاقته أو يحمل أمتعة.
• البوابة الدوّارة الثلاثية: نحو 10–20 شخصاً في الدقيقة.
• مسار مركبات بحاجز ذراعي: نحو 6–10 مركبات في الدقيقة مع بطاقة تعريف أو قراءة لوحة، وأقل حيث يأخذ السائق تذكرة أو يدفع.
• مساحة الانتظار: نترك أمام الحاجز مساحة تتسع للمركبات التي تصل في أكثر الدقائق ازدحاماً، حتى لا يمتد الطابور إلى الطريق العام. وتشغل السيارة المنتظرة نحو 6 م.

نحسب السعة على أساس أكثر 15 دقيقة ازدحاماً، ونضيف ممراً أو وضع مرور سريع لوقت الذروة بدلاً من التصميم على المتوسط اليومي.

التكامل مع الأنظمة الأخرى

المداخل هي نقطة التقاء عدة أنظمة. يوفّر التحكم بالدخول قرار الصلاحية وسجل الأحداث، وتجد خيارات بطاقات التعريف في دليل أنواع التحكم بالدخول. وتلتقط المراقبة بالفيديو صورة واضحة عند كل ممر، وهي ما يحسم الخلاف حول من مرّ. ويتيح الإنتركم للزائر الاتصال بالمضيف أو بالحارس عند البوابة. أما طاقة وحدات التحكم والحلقات وأجهزة السلامة فتتبع إرشادات استمرارية الطاقة، حتى لا يبقى الحاجز مغلقاً عند انقطاع قصير للكهرباء.

في مسارات الإخلاء يجب أن تنفتح الممرات والأبواب عند إشارة نظام إنذار الحريق. ننسّق واجهة الفتح هذه مع مقاول إنذار الحريق، ونحدد الإشارة ونختبرها عند التسليم، علماً بأن نظام إنذار الحريق نفسه يصممه ويركّبه طرف آخر. ويوضح دليل Fail-safe وFail-secure سلوك كل قفل.

قائمة التشغيل والتسليم

• اختبار كل حساس سلامة: العائق يوقف الباب أو البوابة أو الذراع ويعكس حركتها، وتُسجَّل قراءات القوة.
• اختبار الخلايا الضوئية والحلقات بسيارة وشاحنة صغيرة ودراجة نارية حيث تتواجد في الموقع.
• التحقق من السلوك عند انقطاع الكهرباء وانقطاع الشبكة وإشارة إنذار الحريق، ومقارنته بالتصميم المكتوب.
• تجربة الفتح اليدوي على يد المشغّلين لا المركّب وحده.
• تسجيل قراءات ANPR على مدى عدة أيام في النهار والليل والغبار مع توثيق نسبة النجاح.
• تحميل بطاقات التعريف وقوائم اللوحات والجداول الزمنية ومطابقتها لقواعد العميل.
• فحص صور الكاميرا عند كل ممر للتأكد من وضوح اللوحة والوجه.
• تسليم مخططات التنفيذ الفعلي (As-built) وسجل الإعدادات والتدريب للمشغّلين.

أخطاء شائعة وكيف نتجنبها

• الحساب على الإجمالي اليومي: ردهة تعمل جيداً عند الظهر تزدحم عند الثامنة صباحاً. نحسب على وقت الذروة.
• مساحة انتظار غير كافية: يمتد الطابور إلى الطريق. نقيس منطقة الاقتراب في المسح الميداني.
• كاميرا ANPR في مكان غير مناسب: كاميرا موجهة بزاوية جانبية أو نحو شمس منخفضة لا تلتقط اللوحات. نختار الزاوية والإضاءة لكل مسار.
• إغفال انقطاع الكهرباء: يجب تحديد هل تبقى البوابة مفتوحة أو مغلقة أو في مكانها، ثم اختبار ذلك.
• إهمال التتبّع بلا تصريح: نضيف كشفاً وإنذاراً، أو نبقي حارساً عند الممر.
• اعتبار الحاجز الذراعي حاجزاً أمنياً: الذراع لا يمنع من يصرّ على المرور.

الصيانة والاختبار

المداخل من أكثر المعدات استخداماً في الموقع، والتآكل فيها مستمر. تشمل الزيارة المجدولة حساسات السلامة وإعدادات القوة، والتآكل الميكانيكي والتشحيم، والأحزمة والسلاسل والمجاري، ومحاذاة الحلقات والخلايا الضوئية، وفحص البطاريات ومصادر الطاقة، ودقة قراءة ANPR بعد أي تغيير في الإضاءة أو اللوحات الإرشادية. وفي الزيارة نفسها نحدّث البرامج وننظّف قوائم اللوحات ونراجع حسابات المشغّلين. ويتوقف الفاصل بين الزيارات على كثافة الاستخدام، فموقف مزدحم يحتاج فواصل أقصر من بوابة فيلا. وتضع خدمة الصيانة لدينا الجدول بحسب عدد دورات التشغيل الفعلية.
